  Соленоидный клапан (клапан электромагнитный) нормально закрытый

  • Рабочая среда: вода, горячая вода, воздух, масла, бензин
  • Конструкция: клапан непрямого действия с мембраной
  • Используется только на системах с давлением от 0,03 МПа
  • Рабочее давление: 0,03…1,0 MПa



Соленоидный клапан (клапан электромагнитный) нормально закрытый непрямого действия с диафрагмой

Технические характеристики:


Параметры

Значение

Рабочая среда Вода, горячая вода, воздух, масла, бензин

Материалы Корпус: латунь или нержавеющая сталь
Уплотнения: NBR, EPDM, VITON
Рабочие температуры клапана для уплотнения NBR:  -10…80°С
EPDM:  -10…120°С
VITON: -10…120°С
Рабочее давление 0,03…1,0 MПa

Присоединение Резьбовое 3/8", 1/2", 3/4", 1", 1 1/4", 1 1/2", 2"

Катушки S91B, S91H 17ВА(AC), 10Вт(DC), IP65

Питание DC: 12В, 24В
AC: 24В, 110В, 220В




Обозначение Ду, мм Kv, м³/ч Присоединение Pmin, МПа Pmax, МПа
YCD2112 XXX 12 4,5 3/8" 0,03 1,0
YCD2115 XXX 15 4,5 1/2" 0,03 1,0
YCD2120 XXX 20 9,3 3/4" 0,03 1,0
YCD2125 XXX 25 12 1" 0,03 1,0
YCD2132 XXX 32 24 1 1/4" 0,03 1,0
YCD2140 XXX 40 29 1 1/2" 0,03 1,0
YCD2150 XXX 50 48 2" 0,03 1,0

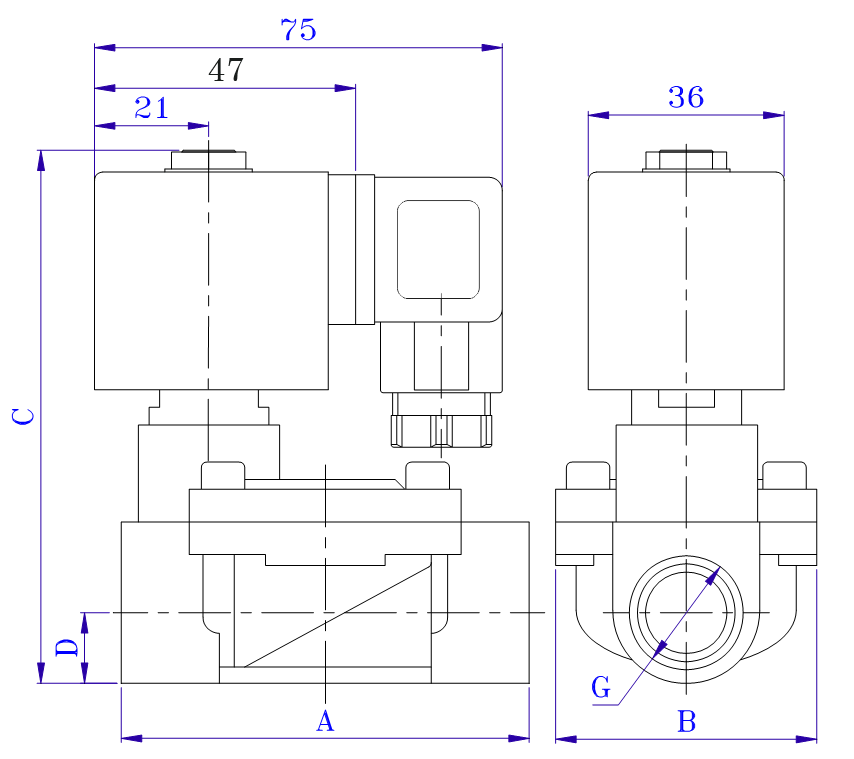

Схема YCD21 (Ду 12-50)





Размер, мм YCD2112 YCD2115 YCD2120 YCD2125 YCD2132 YCD2140 YCD2150
A 73 73 83 100 130 130 156
B 48 48 60 70 92 92 113
C 103 103 104 116 130 130 145
D 13,5 13,5 16,5 21 28,5 28,5 34
G 3/8" 1/2" 3/4" 1" 1 1/4" 1 1/2" 2"
Вес, кг (латунь) 0,77 0,77 0,93 1,64 2,20 2,17 3,47
Вес, кг (сталь) 0,65 0,65 0,90 1,00 1,80 2,00 3,00





Документация

Документ Размер Файл
Паспорт (инструкция по монтажу и эксплуатации) 487 КБ
