 Соленоидный клапан нормально закрытый прямого действия с диафрагмой

 Особенности:
 • Срабатывание при нулевом давлении
 • Высокая частота срабатывания катушки

Технические характеристики:

Параметры

Значение

Рабочая среда Вода, горячая вода, воздух, вакуум, масла, алкоголь

Материалы Корпус: нержавеющая сталь или латунь
Уплотнения: NBR, EPDM, VITON

Рабочие температуры клапана для уплотнения NBR: -10…80ºС
EPDM: -10…120ºС
VITON: -10…120ºС

Рабочее давление 0,0…0,8 MПa

Присоединение резьбовое 3/8", 1/2", 3/4", 1"

Катушки Ду 12-25: S91B, 17ВА(AC), 10Вт(DC), IP65

Питание DC: 12В, 24В
AC: 24В, 110В, 220В




Обозначение Ду, мм Kv, м³/ч Присоединение Pmin, МПа Pmax, МПа
2W3112 XXX 12 4,5

3/8" 0,0 0,8

2W3115 XXX

15

4,5

1/2"

0,0 0,8

2W3120 XXX

20

9,3

3/4"

0,0 0,8

2W3125 XXX

25

12

1" 0,0 0,8

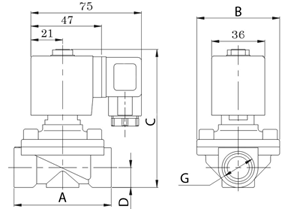

Схема клапана 2W31 (Ду 12-25)






Размер, мм 2W3112

2W3115

2W3120

2W3125

A 66

67

73

97

B 56

55

56

77,5

C 97

94

103

111

D 13,5

13,5

16,5

20,5

G 3/8"

1/2"

3/4"

1"

Вес, кг 0,65

0,61

0,85

1,00






Документация

Документ Размер Файл
Паспорт (инструкция по монтажу и эксплуатации) 479 КБ
