Соленоидный клапан (клапан электромагнитный) фланцевый. Срабатывание при нулевом давлении


  • Рабочая среда: вода, горячая вода, воздух, вакуум, масла, спирт
  • Конструкция: клапан прямого действия с мембраной
  • Может применяться на вакуум
  • Рабочее давление: 0...1,0 МПа, срабатывание при нулевом давлении
  • Соленоидный клапан (клапан электромагнитный) 2W21F


    Цена: 687 500 ... 1 64600
    Модификации и цены

     Соленоидный клапан (клапан электромагнитный) фланцевый нормально закрытый прямого действия с диафрагмой

     Особенности:
     • Срабатывание при нулевом давлении
     • Высокая частота срабатывания катушки
    Технические характеристики:
    Параметры Значение
    Рабочая среда Вода, горячая вода, воздух, вакуум, масла, спирт
    Материалы Корпус: нержавеющая сталь
    Уплотнение: VITON
    Рабочие температуры клапана для уплотнения VITON: -10…120°С
    Рабочее давление 0,0…1,0 МПа
    Максимальное давление  до 3,0 МПа
    Присоединение Фланцевое: F1", F1 1/4", F1 1/2", F2"

    Катушки Ду 25: S51H 40ВА(AC), 30Вт(DC), IP65
    Ду 32-50: SD01H, 35ВА(AC), 30Вт(DC), IP65
    Питание DC: 12В, 24В
    AC: 24В, 110В, 220В

    Обозначение Ду, мм Kv, м³/ч Присоединение Pmin, МПа Pmax, МПа Катушка
    2W2125FSV 25 12 F1" 0,0 1,0 S51H
    2W2132FSV 32 24 F1 1/4"

    0,0 1,0 SD01
    2W2140FSV 40 29 F1 1/2"

    0,0 1,0 SD01
    2W2150FSV 50 48 F2" 0,0 1,0 SD01

    Схема клапана 2W21F (Ду 25-50)


    Размер, мм 2W2125FSV 2W2132FSV 2W2140FSV 2W2150FSV
    A 116 138 155 198
    B 175 190 205 220
    C 114 132 143 156
    D 65 76 82 98
    G F1" F1 1/4" F1 1/2" F2"
    Н

    40

    60

    60

    60

    K 26 33 33 33
    L 62 75 75 75
    M 90 102 104 104
    N

     46  53  56  56
    h

    85

    90

    90

    105

    d

    14

    18

    18

    18

    k

    72

    83

    94

    108

    Вес, кг 3,00

    4,85 5,65 7,85

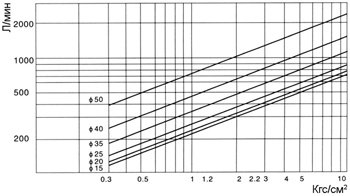

    Пропускная способность клапанов серии 2W21F (в зависимости от давления)




    Документация

    Документ Размер Файл
    Паспорт (инструкция по монтажу и эксплуатации) 764 КБ
